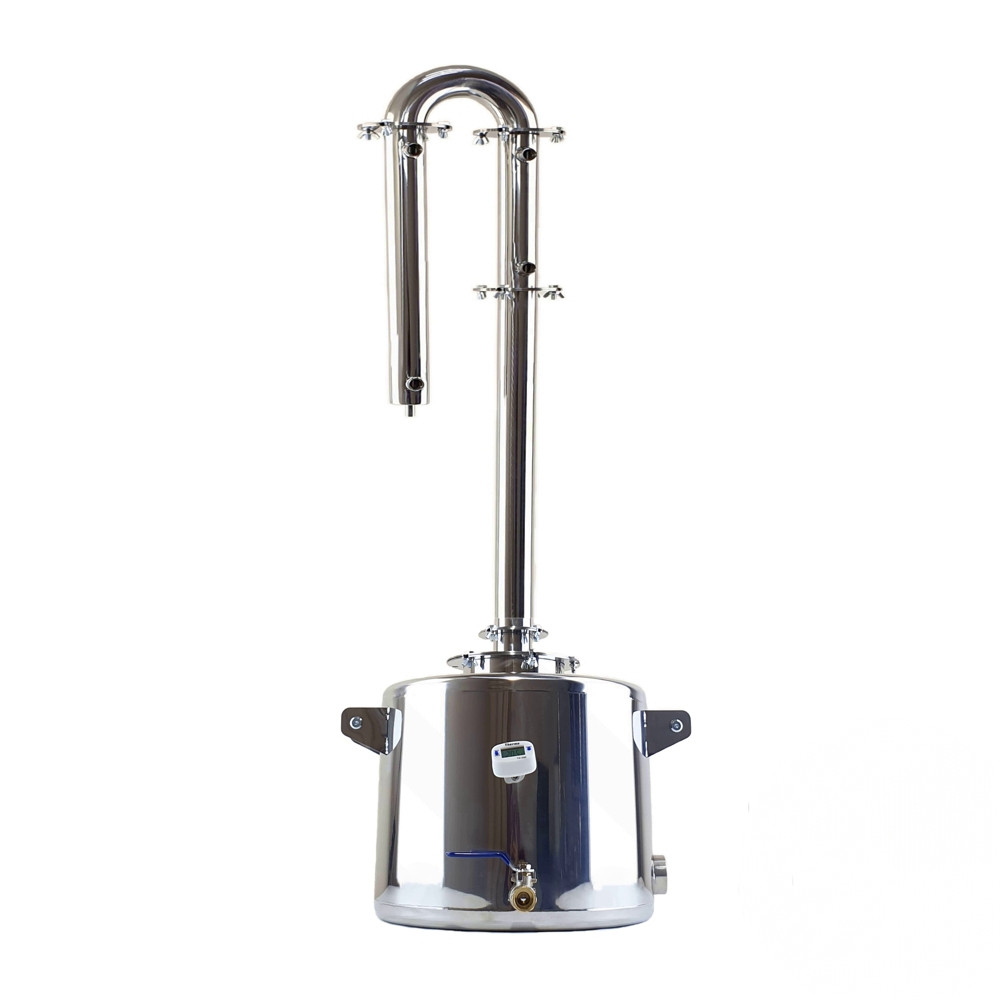

Апарат Kors Вronze Standart 20 літрів 1.5" фланець

Апарат Kors Вronze Standart 20 літрів

Виробник – «Kors»

      Опис моделі:

Апарат Вronze Standart від компанії «Корс» - це повноцінна колона середньої продуктивності, максимально розбірної конструкції, для забезпечення зручності в промиванні, обслуговування і модернізації. Купуючи модель Standart, Ви з легкістю отримаєте насадку Панченкова, промиєте всі вузли, доповніть колону комплектуючими, а в розбірному стані зможете зберігати Ваш апарат на маленькій поличці. Зручно і практично – ось достоїнства цієї моделі. Лінійка моделей Вronze – гарний початок в ознайомленні з принципами дистиляції. Не велика ціна і легкість в експлуатації, роблять його одним з лідерів продажів. У поєднанні з баком серії Kors Classic - ця колона буде не тільки апаратом для виробництва дистилятів, але і гарною прикрасою Вашої кухні.

Не варто задуматися – Ви робите хороший вибір. Старші брати цього апарату, працюють за таким же принципом, але відрізняються тільки діаметром колони, і більшою продуктивністю. Однозначно серед нашої багатої лінійки, Ви знайдете апарат за Вашим бажанням, а наше завдання дати Вам чітке розуміння на етапі покупки. І який би вибір Ви не зробили, апарат Вronze Standart, відмінне придбання для початківця винокура.

Для Вашої зручності та економії, ми комплектуємо все наше обладнання однаковими комплектуючими, дотримуємося постійні розміри і діаметри, не змінюємо розробленої конструкції, що при купівлі іншої колони, дає Вам можливість заощадити, використовуючи сантехнічний комплект та інші комплектуючі з наявного апарату.

При розробці лінійки власного обладнання, ми враховували всі апарати, представлені на ринку, всі недоліки конкурентів, технічні помилки і не досконалі комплектації, що дало можливість значно модернізувати наше обладнання, і воно стало ще универсальней, практичніше, технологічніше. А головним завданням стала безпека. Реалізація цього аспекту була для нас перевіркою, випробуванням для технологів – як серйозного і відповідального виробника. І ми домоглися бажаного результату застосувавши безліч технологічних рішень:

- знімні ручки для установки жароміцних накладок, щоб уникнути опіків;

- спеціальні парові клапани тиску, спрацьовують при мінімальному збільшенні ризику розриву ємності;

- торцеві шви, відповідають Госту, для мінімізації розриву і протікання;

- штамповане дно та кришка для захисту від деформації, навіть при максимальних температурах;

- зменшена кількість сантехнічних з'єднань, для мінімізації підтоплення та затоплення;

- жорстка фіксація регуляторів потоку на колоні, для точності і зручності контролю над процесом.

Комплектація:

1. апарат Вronze Standart 1.1 царга 500 мм - 1 шт;

   1.2 бак Classic 20 л. - 1 шт;

   1.3 фланець 165 мм - 1 шт;

   1.4 дефлегматор – 1 шт;

   1.5 кут повороту на 180 º - 1 шт;

   1.6 холодильник – 1 шт;

2. термометр цифровий поворотний - 2 шт;
3. насадка Панченкова (нержавійка) - 1 м. - 5 шт;
4. шланг поліуретановий (синій) 5,5х8 мм - 3 м;
5. шланг поліуретановий (червоний) 5,5х8 мм - 3 м;
6. трійник Y-подібний пуш 8 мм. (синій) - 1 шт;
7. трійник Y-подібний пуш 8 мм. (червоний) - 1 шт;
8. голчастий кран кутовий ¼ " пуш 8 мм. (синій) - 2 шт;
9. штуцер кутовий ¼ " пуш 8 мм. (червоний) - 2 шт;
10. гайка латунна пряма ½ " пуш 8 мм. (синій) – 1 шт;
11. паранитовая прокладка ½ - 1 шт;
12. фум стрічка - 1 шт;
13. інструкція з гарантійним талоном компанії - 1 шт;
14. ареометр побутової - 1 шт;
15. кислота лимонна - 50 грам;
16. ключик 10-13 мм - 1 шт;
17. силіконова трубка відбору (харчова) 7х10 мм - 0,5 м;
18. силіконова прокладка 90 мм. - 4 шт;
19. болти - 22 шт;
20. баранчики - 22 шт;
21. силіконова прокладка 165 мм - 1 шт;
22. клапан безпеки – 1 шт;
23. кран кульовий ½ " гайка-штуцер ручка – 1 шт.

Технічні характеристики процесу:

• швидкість без дефлегмации – 5 л/ч;
• швидкість з дефлегмацией – 2 л/год;
• коефіцієнт 93-95º;
• оптимальний витрата води - 30-35 л/год;
• максимальна пропускна здатність води (при 3 бар) дефлегматор – 180 л/год;
• максимальна пропускна здатність води (при 3 бар) холодильник – 180 л/год;
• рекомендована потужність джерела нагріву - 1.5-2 кВт;
• гранична перероблялася потужність дефлегматора 2.2 кВт;
• гранична перероблялася потужність холодильника 2.5 кВт.

Технічні характеристики вироби:

• висота апарату – 1160 мм;
• довжина царги – 500 мм;
• довжина холодильника – 350 мм;
• довжина дефлегматора – 200 мм;
• толщина стенок колонны - 1,5 мм;
• диаметр дефлегматора - 40 мм;
• диаметр холодильника – 40 мм;
• диаметр укрепляющей колонны (царги) – 40 мм;
• высота куба (без фланца) - 300 мм;
• высота фланца – 70 мм;
• высота угла поворота на 180 º- 90мм
• диаметр куба – 330 мм;
• диаметр горловины – 130 мм;
• толщина дна куба – 1,5 мм;
• толщина крышки куба – 1.2 мм;
• толщина стенок куба – 1 мм;
• диаметр подключения фланца к кубу (по центрам отверстий) - 158 мм;
• диаметр подключения колонны к фланцу (по центрам отверстий) - 82 мм;
• материал изготовления - зеркальная нержавеющая сталь aisi 304;
• материал прокладок, трубок - пищевой  медицинский силикон;
• количество трубок в дефлегматоре – 5 шт. Ø10 мм;
• количество трубок в холодильнике – 5 шт. Ø10 мм.

Основные узлы колонны Вronze Standart:

а.  узел подключения колонны к емкости;

б.  узел подключения холодной воды;

в.  узел слива горячей воды;

г.  узел гильзы для термометра;

д.  узел слива дистиллята;

е.  узел гильзы термометра в баке;

ё.  узел слива с бака;

ж. узел подключения клапана безопасности;

з.  узел горловины бака;

и. узел подключения тэна (при дополнительной комплектации);

й. узел соединения царга-дефлегматор;

к. узел соединения дефлегматор - угол поворота;

л. узел соединения угол - холодильник.

Устройство и принцип работы дистиллятора Вronze Standart:

Устройство и принцип работы Bronze Standart:

       1. Колонна Bronze Standart от компании «Корс», работает по принципу изменения состояния жидкости, для конечной конденсации нужной фракции.

        2. Сырье заливается в емкость. Аппарат соединить с емкостью, подключить к водопроводу и установить на источнике нагрева.

       3. При нагревании сырья, пары поднимаются по вертикальной царге, где укрепляются и фильтруются от вредных примесей насадками Панченкова.

       4. При температуре в вверху колонны 78,3-78,5 ºС (оптимальная рабочая температура в колонне), примеси конденсируются и стекают обратно в куб, а а все легкие фракции поднимаются вверх в виде пара, попадает в прямоточный теплообменник-холодильник(холодильник состоит из 5-ти вертикальных трубок диаметром 10 мм) в котором конденсируется пары и выходят через трубку отбора.

       5. В процессе повторной дистилляции - разделение фракций рассчитываются по таблице.
