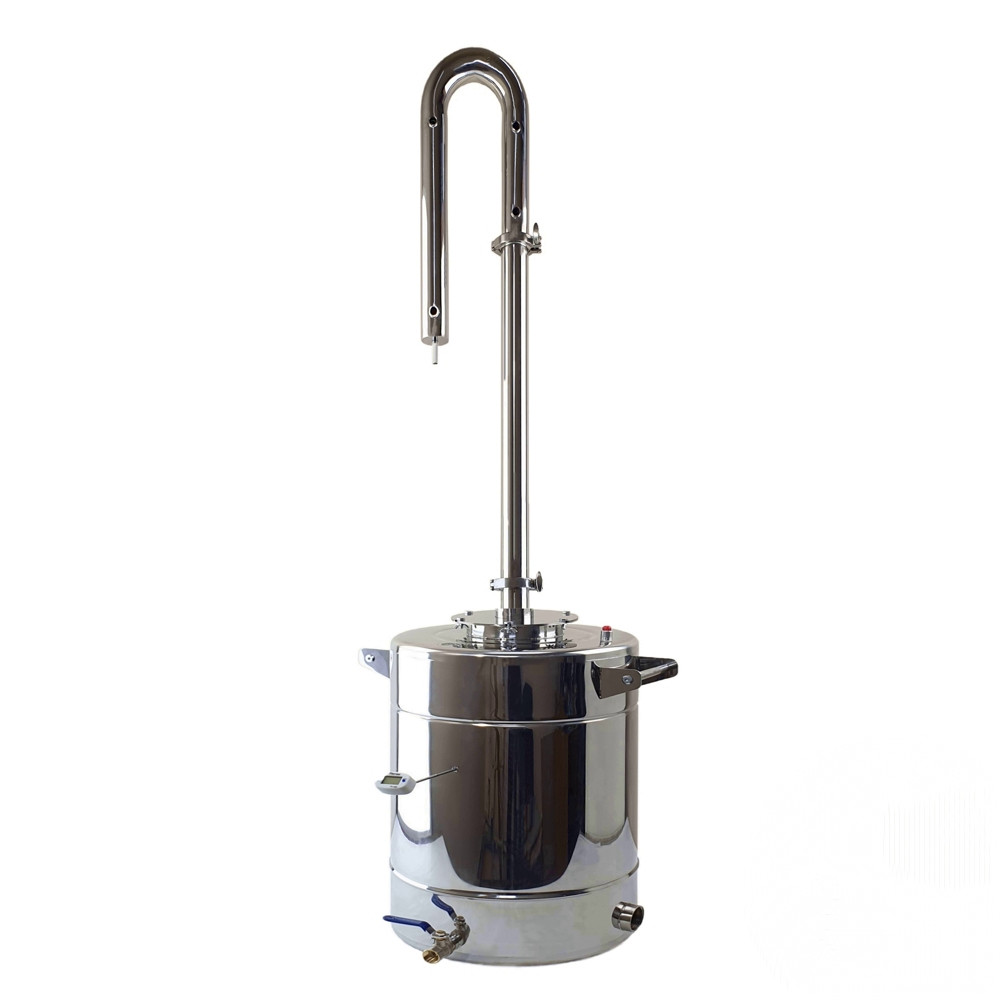

Апарат Kors Вronze Plus 37 літрів 1.5" кламп

Апарат Kors Вronze Plus 37 літрів

Виробник – «Kors»

      Опис моделі:

Апарат Вronze Plus від компанії «Корс» - це повноцінна колона середньої продуктивності, проста в збірці і обслуговуванні. Особливість цього апарату – знімна кламповая царга - для зручності вилучення насадок Панченкова. Лінійка моделей Вronze – гарний початок в ознайомленні з принципами дистиляції.

Колона Plus Bronze дуже зручна у використанні за рахунок розбірної кламповой царги. Ви з легкістю встановіть цю колону на будь кламповое з'єднання, з легкістю обслужите і промиєте колону, з легкістю встановіть насадку Панченкова. Також не мало важливим достоїнством цієї колони, є установка стандартних кламповых аксесуарів і комплектуючих – диоптров, вузлів відбору, додаткових царг.

Обладнання на кламповых з'єднаннях, дуже зручно в експлуатації, а до того ж, функціонально. Багато виробників, як українські, так і китайські, пропонують величезний асортимент аксесуарів для модернізації. Кламп – це стандарт в дистилляторах, і дійсно, це практично.

Для Вашої зручності та економії, ми комплектуємо все наше обладнання однаковими комплектуючими, дотримуємося постійні розміри і діаметри, не змінюємо розробленої конструкції, що при купівлі іншої колони, дає Вам можливість заощадити, використовуючи сантехнічний комплект та інші комплектуючі з наявного апарату.

При розробці лінійки власного обладнання, ми враховували всі апарати, представлені на ринку, всі недоліки конкурентів, технічні помилки і не досконалі комплектації, що дало можливість значно модернізувати наше обладнання, і воно стало ще универсальней, практичніше, технологічніше. А головним завданням стала безпека. Реалізація цього аспекту була для нас перевіркою, випробуванням для технологів – як серйозного і відповідального виробника. І ми домоглися бажаного результату, застосувавши безліч технологічних рішень:

- знімні ручки для установки жароміцних накладок, щоб уникнути опіків;

- спеціальні парові клапани тиску, спрацьовують при мінімальному збільшенні ризику розриву ємності;

- торцеві шви, відповідають Госту, для мінімізації розриву і протікання;

- штамповане дно та кришка для захисту від деформації, навіть при максимальних температурах;

- зменшена кількість сантехнічних з'єднань, для мінімізації підтоплення та затоплення;

- жорстка фіксація регуляторів потоку на колоні, для точності і зручності контролю над процесом.

Комплектація:

1. апарат Вronze Plus 1.1 царга 500 мм - 1 шт;

   1.2 бак Classic 37 л. - 1 шт;

   1.3 фланець 165 мм - 1 шт;

   1.4 колона Plus - 1 шт;

2. термометр цифровий поворотний - 2 шт;
3. насадка Панченкова (нержавійка) - 1 м. - 5 шт;
4. шланг поліуретановий (синій) 5.5х8 мм - 3 м;
5. шланг поліуретановий (червоний) 5.5х8 мм - 3 м;
6. трійник Y-подібний пуш 8 мм. (синій) - 1 шт;
7. трійник Y-подібний пуш 8 мм. (червоний) - 1 шт;
8. голчастий кран кутовий ¼ " пуш 8 мм. (синій) - 2 шт;
9. штуцер кутовий ¼ " пуш 8 мм. (червоний) - 2 шт;
10. гайка латунна пряма ½ " пуш 8 мм. (синій) - 1 шт;
11. паранитовая прокладка ½ - 1 шт;
12. фум стрічка - 1 шт;
13. інструкція з гарантійним талоном компанії - 1 шт;
14. ареометр побутової - 1 шт;
15. кислота лимонна - 50 грам;
16. ключик 10-13 мм - 1 шт;
17. силіконова трубка відбору (харчова) 7х10 мм - 0,5 м;
18. силіконова кламповая прокладка 1.5" - 2 шт;
19. болти - 6 шт;
20. баранчики - 6 шт;
21. силіконова прокладка 165 мм - 1 шт;
22. клапан безпеки - 1 шт;
23. кран кульовий ½ " гайка-штуцер ручка - 1 шт;
24. кламповый хомут 1.5" - 2 шт.

Технічні характеристики процесу:

• швидкість (без дефлегмации) - 5 л/ч;
• скорость (с дефлегмацией) - 2,5 л/ч;
• коэффициент 93-95
• оптимальный расход воды - 30-35 л/ч;
• максимальная пропускная способность воды (при 3 бар) дефлегматор - 180 л/ч;
• максимальная пропускная способность воды (при 3 бар) холодильник - 180 л/ч;
• рекомендуемая мощность источника нагрева - 1.5-2 кВт;
• предельная перерабатываемая мощность дефлегматора - 2.2 кВт;
• предельная перерабатываемая мощность холодильника - 2.5 кВт.

Технические характеристики изделия:

• высота аппарата - 1305 мм;
• длинна царги - 500 мм;
• длинна холодильника - 350 мм;
• длинна дефлегматора - 200 мм;
• толщина стенок колонны - 1,5 мм;
• диаметр дефлегматора - 40 мм;
• диаметр холодильника - 40 мм;
• диаметр укрепляющей колонны (царги) - 40 мм;
• высота куба (без фланца) - 465 мм;
• высота фланца - 70 мм;
• диаметр куба - 330 мм;
• диаметр горловины - 130 мм;
• толщина дна куба - 1,5 мм;
• толщина крышки куба - 1.2 мм;
• толщина стенок куба - 1 мм;
• диаметр подключения фланца к кубу (по центрам отверстий) - 158 мм;
• диаметр подключения колонны к фланцу (по центрам отверстий) - 82 мм;
• материал изготовления - зеркальная нержавеющая сталь aisi 304;
• материал прокладок, трубок - пищевой медицинский силикон;
• количество трубок в дефлегматоре - 5 шт. Ø10 мм;
• количество трубок в холодильнике - 5 шт. Ø10 мм.

Основные узлы колонны Вronze Plus:

а.  узел подключения колонны к емкости;

б.  узел подключения холодной воды;

в.  узел слива горячей воды;

г.  узел гильзы для термометра;

д.  узел слива дистиллята;

е.  узел гильзы термометра в баке;

ё.  узел слива с бака;

ж. узел подключения клапана безопасности;

з.  узел горловины бака;

и.  узел подключения тэна (при дополнительной комплектации);

й.  узел соединения царга-дефлегматор.

Устройство и принцип работы дистиллятора Вronze Plus:

       1. Колонна Вronze Plus от компании «Корс», работает по принципу изменения состояния жидкости, для конечной конденсации нужной фракции.

       2. Сырье заливается в куб, емкость. Аппарат соединить с емкостью, подключить к водопроводу и установить на источнике нагрева.

       3. При нагревании сырья, пары поднимаются по вертикальной царге, где укрепляются и фильтруются от вредных примесей насадками Панченкова.

       4. При температуре в верху колонны 78,3-78,5 ºС (оптимальная рабочая температура в колонне), масла и вредные примеси поднимаясь вверх по колонне, конденсируются в пяти трубном дефлегматоре, стекают обратно в куб, а легкая фракция, в виде пара, попадает в кожухо-трубный теплообменник, в котором конденсируется, и выходит через трубку отбора, в виде дистиллята. Холодильник состоит из 5-ти вертикальных трубок диаметром 10 мм.

       5. 5. В процессе дистилляции - разделение фракций рассчитываются по таблице с учетом количества в зависимости от исходного сырья.
