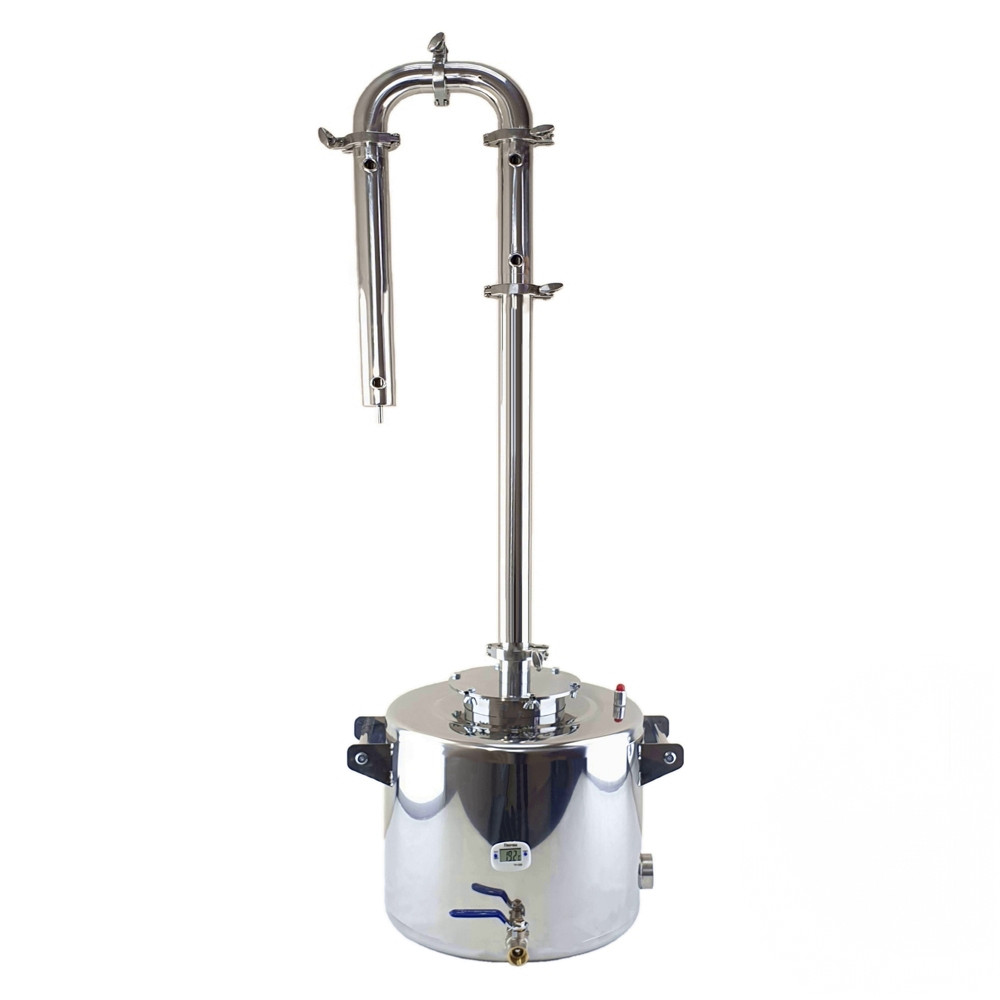

Апарат Kors Gold Clamp 2" 20 літрів

Апарат Kors Gold Clamp 2" 20 літрів

Виробник – «Kors»

      Опис моделі:

Апарат Gold Clamp від компанії «Корс» - це колона діаметром 2 дюйми, великої продуктивності, ідеальна колона для дистиляції. Особливість цього апарату – повністю розбірні кламповые вузли, що дає можливість змінювати конструкцію апарату, використовувати різноманітні комплектуючі – шоломи, конуса, вузли відбору, використовувати як ректифікаційної колони, працювати в режимі потстилл. Перевага такої моделі – велика швидкість дистиляції, зручність розбирання, промивання, обслуговуванні. Лінійка моделей Gold – вибір професіоналів. У поєднанні з баком серії Kors Classic - ця колона задовольнить всі Ваші потреби як в якості, так і кількості отриманого продукту.

Цей апарат буде служити Вам довгі роки і радувати своєю практичністю і універсальністю. Однозначно серед нашої багатої лінійки, Ви знайдете апарат за Вашим бажанням, а наше завдання дати Вам чітке розуміння на етапі покупки. І який би вибір Ви не зробили, в нашому магазині, можете бути впевнені – Ви купуєте якість.

Для Вашої зручності та економії, ми комплектуємо все наше обладнання однаковими комплектуючими, дотримуємося постійні розміри і діаметри, не змінюємо розробленої конструкції, що при купівлі іншої колони, дає Вам можливість заощадити, використовуючи сантехнічний комплект та інші комплектуючі з наявного апарату.

При розробці лінійки власного обладнання, ми враховували всі апарати, представлені на ринку, технічні помилки і не досконалі комплектації, що дало можливість значно модернізувати наше обладнання, і воно стало ще универсальней, практичніше, технологічніше. А головним завданням стала безпека. Реалізація цього аспекту була для нас перевіркою, випробуванням для технологів – як серйозного і відповідального виробника. І ми домоглися бажаного результату застосувавши безліч технологічних рішень:

- знімні ручки для установки жароміцних накладок, щоб уникнути опіків;

- спеціальні парові клапани тиску, спрацьовують при мінімальному збільшенні ризику розриву ємності;

- торцеві шви, відповідають Госту, для мінімізації розриву і протікання;

- штамповане дно та кришка для захисту від деформації, навіть при максимальних температурах;

- зменшена кількість сантехнічних з'єднань, для мінімізації підтоплення та затоплення;

- жорстка фіксація регуляторів потоку на колоні, для точності і зручності контролю над процесом.

Комплектація:

1. апарат Gold Clamp 2" 1.1 царга кламп 2" 500 мм - 1 шт;

   1.2 бак Classic 20 л. - 1 шт;

   1.3 фланець кламп 2" 165 мм - 1 шт;

   1.4 дефлегматор кламп 2" – 1 шт;

   1.5 кут повороту з термометром на 90 º кламп - 1 шт;

   1.6 холодильник кламп 2" – 1 шт;

   1.7 кут повороту на 90 º кламп - 1 шт;

2. термометр цифровий поворотний - 2 шт;
3. насадка Панченкова гофр. (нержавійка) - 1 м. - 5 шт;
4. шланг поліуретановий (синій) 5.5х8 мм - 3 м;
5. шланг поліуретановий (червоний) 5.5х8 мм - 3 м;
6. трійник Y-подібний пуш 8 мм. (синій) - 1 шт;
7. трійник Y-подібний пуш 8 мм. (червоний) - 1 шт;
8. голчастий кран кутовий ¼ " пуш 8 мм. (синій) - 2 шт;
9. штуцер кутовий ¼ " пуш 8 мм. (червоний) - 2 шт;
10. гайка латунна пряма ½ " пуш 8 мм. (синій) – 1 шт;
11. паранитовая прокладка ½ - 1 шт;
12. фум стрічка - 1 шт;
13. інструкція з гарантійним талоном компанії - 1 шт;
14. ареометр побутової - 1 шт;
15. кислота лимонна - 50 грам;
16. ключик 10-13 мм - 1 шт;
17. силіконова трубка відбору (харчова) 9х12 мм - 0,5 м;
18. силіконова кламповая прокладка 2" - 5 шт;
19. болти - 6 шт;
20. баранчики - 6 шт;
21. силіконова фланцева прокладка 165 мм - 1 шт;
22. паровий клапан безпеки - 1 шт;
23. кран кульовий ½ " гайка-штуцер ручка - 1 шт;
24. кламповый хомут 2" – 5 шт.

Технічні характеристики процесу:

• швидкість отримання дистиляту (без дефлегмации) – 7 л/год;
• швидкість отримання питного дистиляту (з дефлегмацией) – 3,5 л/год;
• фортеця - 93-96º;
• оптимальний витрата води - 35-40 л/год;
• максимальна пропускна здатність води (при 3 бар) дефлегматор – 240 л/год;
• максимальна пропускна здатність води (при 3 бар) холодильник – 240 л/год;
• рекомендована потужність джерела нагріву - 2 кВт;
• гранична перероблялася потужність дефлегматора - 3.2 кВт;
• гранична перероблялася потужність холодильника - 3.5 кВт.

Технічні характеристики вироби:

• висота апарату – 1140 мм;
• довжина царги – 500 мм;
• довжина холодильника – 350 мм;
• довжина дефлегматора – 200 мм;
• товщина стінок колони - 1,5 мм;
• діаметр дефлегматора – 50.8 мм;
• діаметр холодильника – 50.8 мм;
• діаметр зміцнює колони (царги) – 50.8 мм;
• висота куба (без фланця) - 300 мм;
• висота фланця – 70 мм;
• діаметр куба – 330 мм;
• діаметр горловини – 130 мм;
• товщина дна куба – 1,5 мм;
• товщина кришки куба – 1.2 мм;
• товщина стінок куба – 1 мм;
• діаметр підключення фланця до кубу (по центрах отворів) - 158 мм;
• діаметр підключення колони до фланця – кламповое з'єднання 2";
• матеріал виготовлення - дзеркальна нержавіюча сталь aisi 304;
• матеріал прокладок, трубок – харчової медичний силікон;
• кількість трубок в дефлегматоре – 5 шт. Ø12 мм;
• кількість трубок в холодильнику – 7 шт. Ø10 мм

Основні вузли колони Gold Clamp:

а. вузол підключення колони до ємності;

б. вузол підключення холодної води;

ст. вузол зливу гарячої води;

р. вузол гільзи для термометра;

д. вузол зливу дистиляту;

е. вузол гільзи термометра в баку;

е. вузол зливу з бака;

ж. вузол підключення клапана безпеки;

з. вузол горловини бака;

в. вузол підключення тена (при додатковій комплектації);

й. вузол з'єднання царга-дефлегматор;

к. вузол з'єднання дефлегматор - кут повороту;

л. вузол з'єднання кут – холодильник;

м. вузол з'єднання кут – кут.

Пристрій і принцип роботи дистилятора Gold Clamp:

1. Колона Gold Clamp від компанії «Корс», працює за принципом зміни стану рідини, для кінцевої конденсації потрібної фракції.

2. Сировина заливається в куб, ємність. Апарат з'єднати з ємністю, підключити до водопроводу і встановити на джерело нагріву.

3. При нагріванні сировини, пари піднімаються по вертикальній царге, де зміцнюються і фільтруються від шкідливих домішок насадками Панченкова.

       4. При температуре в верху колонны 78,3-78,5 ºС (оптимальная рабочая температура в колонне), масла и вредные примеси поднимаясь вверх по колонне, конденсируются в пяти трубном дефлегматоре, стекают обратно в куб, а легкая фракция, в виде пара, попадает в кожухо-трубный теплообменник, в котором конденсируется, и выходит через трубку отбора, в виде дистиллята. Холодильник состоит из 7-ми вертикальных трубок диаметром 10 мм.

       5. В процессе дистилляции - разделение фракций рассчитываются по таблице с учетом количества в зависимости от исходного сырья.
