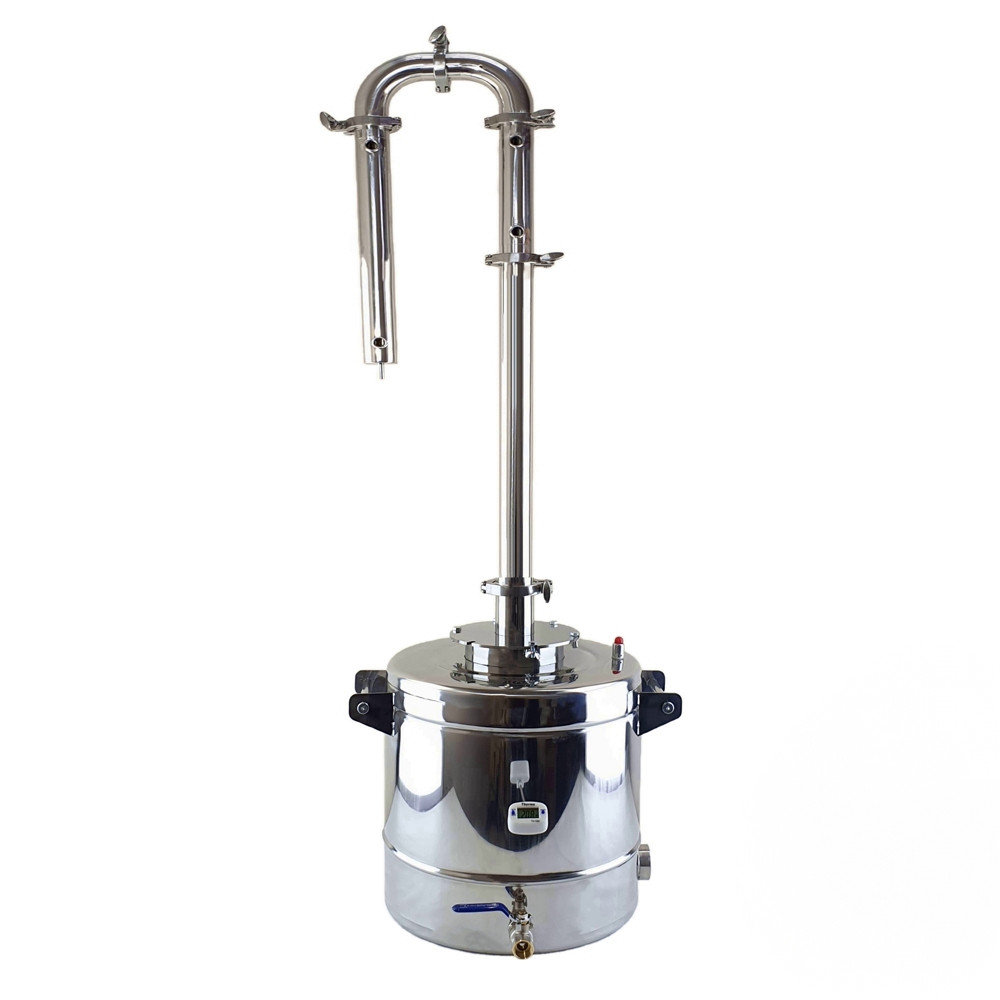

Апарат Kors Gold Clamp 2" 27 літрів

Апарат Kors Gold Clamp 2" 27 літрів

Виробник – «Kors»

       Опис моделі:

Апарат Gold Clamp від компанії «Корс» - це колона діаметром 2 дюйми, великої продуктивності, ідеальна колона для дистиляції. Особливість цього апарату – повністю розбірні кламповые вузли, що дає можливість змінювати конструкцію апарату, використовувати різноманітні комплектуючі – шоломи, конуса, вузли відбору, використовувати як ректифікаційної колони, працювати в режимі потстилл. Перевага такої моделі – велика швидкість дистиляції, зручність розбирання, промивання, обслуговуванні. Лінійка моделей Gold – вибір професіоналів. У поєднанні з баком серії Kors Classic - ця колона задовольнить всі Ваші потреби як в якості, так і кількості отриманого продукту.

Цей апарат буде служити Вам довгі роки і радувати своєю практичністю і універсальністю. Однозначно серед нашої багатої лінійки, Ви знайдете апарат за Вашим бажанням, а наше завдання дати Вам чітке розуміння на етапі покупки. І який би вибір Ви не зробили, в нашому магазині, можете бути впевнені – Ви купуєте якість.

Для Вашої зручності та економії, ми комплектуємо все наше обладнання однаковими комплектуючими, дотримуємося постійні розміри і діаметри, не змінюємо розробленої конструкції, що при купівлі іншої колони, дає Вам можливість заощадити, використовуючи сантехнічний комплект та інші комплектуючі з наявного апарату.

При розробці лінійки власного обладнання, ми враховували всі апарати, представлені на ринку, всі недоліки конкурентів, технічні помилки і не досконалі комплектації, що дало можливість значно модернізувати наше обладнання, і воно стало ще универсальней, практичніше, технологічніше. А головним завданням стала безпека. Реалізація цього аспекту була для нас перевіркою, випробуванням для технологів – як серйозного і відповідального виробника. І ми домоглися бажаного результату застосувавши безліч технологічних рішень:

- знімні ручки для установки жароміцних накладок, щоб уникнути опіків;

- спеціальні парові клапани тиску, спрацьовують при мінімальному збільшенні ризику розриву ємності;

- торцеві шви, відповідають Госту, для мінімізації розриву і протікання;

- штамповане дно та кришка для захисту від деформації, навіть при максимальних температурах;

- зменшена кількість сантехнічних з'єднань, для мінімізації підтоплення та затоплення;

- жорстка фіксація регуляторів потоку на колоні, для точності і зручності контролю над процесом.

Комплектація:

1. апарат Gold Clamp 2" 1.1 царга кламп 2" 500 мм - 1 шт;

   1.2 бак Classic 27 л. - 1 шт;

   1.3 фланець кламп 2" 165 мм - 1 шт;

   1.4 дефлегматор кламп 2" – 1 шт;

   1.5 кут повороту з термометром на 90 º кламп - 1 шт;

   1.6 холодильник кламп 2" – 1 шт;

   1.7 кут повороту на 90 º кламп - 1 шт;

2. термометр цифровий поворотний - 2 шт;
3. насадка Панченкова гофр. (нержавійка) - 1.5 м. - 5 шт;
4. шланг поліуретановий (синій) 5.5х8 мм - 3 м;
5. шланг поліуретановий (червоний) 5.5х8 мм - 3 м;
6. трійник Y-подібний пуш 8 мм. (синій) - 1 шт;
7. трійник Y-подібний пуш 8 мм. (червоний) - 1 шт;
8. голчастий кран кутовий ¼ " пуш 8 мм. (синій) - 2 шт;
9. штуцер кутовий ¼ " пуш 8 мм. (червоний) - 2 шт;
10. гайка латунна пряма ½ " пуш 8 мм. (синій) – 1 шт;
11. паранитовая прокладка ½ - 1 шт;
12. фум стрічка - 1 шт;
13. інструкція з гарантійним талоном компанії - 1 шт;
14. ареометр побутової - 1 шт;
15. кислота лимонна - 50 грам;
16. ключик 10-13 мм - 1 шт;
17. силіконова трубка відбору (харчова) 9х12 мм - 0,5 м;
18. силіконова кламповая прокладка 2" - 5 шт;
19. болти - 6 шт;
20. баранчики - 6 шт;
21. силіконова прокладка 165 мм - 1 шт;
22. клапан безпеки - 1 шт;
23. кран кульовий ½ " гайка-штуцер ручка - 1 шт;
24. кламповый хомут 2" – 5 шт.

Технічні характеристики процесу:

• швидкість отримання дистиляту (без дефлегмации) – 7 л/год;
• швидкість отримання питного дистиляту (з дефлегмацией) – 3,5 л/год;
• фортеця - 93-96º;
• оптимальний витрата води - 35-40 л/год;
• максимальна пропускна здатність води (при 3 бар) дефлегматор – 240 л/год;
• максимальна пропускна здатність води (при 3 бар) холодильник – 240 л/год;
• рекомендована потужність джерела нагріву - 2-2.5 кВт;
• гранична перероблялася потужність дефлегматора - 3.2 кВт;
• гранична перероблялася потужність холодильника - 3.5 кВт.

Технічні характеристики вироби:

• висота апарату – 1190 мм;
• довжина царги – 500 мм;
• довжина холодильника – 350 мм;
• довжина дефлегматора – 200 мм;
• товщина стінок колони - 1,5 мм;
• діаметр дефлегматора – 50.8 мм;
• діаметр холодильника – 50.8 мм;
• діаметр зміцнює колони (царги) – 50.8 мм;
• висота куба (без фланця) - 350 мм;
• висота фланця – 70 мм;
• діаметр куба – 330 мм;
• діаметр горловини – 130 мм;
• товщина дна куба – 1,5 мм;
• товщина кришки куба – 1.2 мм;
• товщина стінок куба – 1 мм;
• діаметр підключення фланця до кубу (по центрах отворів) - 158 мм;
• діаметр підключення колони до фланця – кламповое з'єднання 2";
• матеріал виготовлення - дзеркальна нержавіюча сталь aisi 304;
• матеріал прокладок, трубок – харчової медичний силікон;
• кількість трубок в дефлегматоре – 5 шт. Ø12 мм;
• кількість трубок в холодильнику – 7 шт. Ø10 мм

Основні вузли колони Gold Clamp:

а. вузол підключення колони до ємності;

б. вузол підключення холодної води;

ст. вузол зливу гарячої води;

р. вузол гільзи для термометра;

д. вузол зливу дистиляту;

е. вузол гільзи термометра в баку;

е. вузол зливу з бака;

ж. вузол підключення клапана безпеки;

з. вузол горловини бака;

в. вузол підключення тена (при додатковій комплектації);

й. вузол з'єднання царга-дефлегматор;

к. вузол з'єднання дефлегматор - кут повороту;

л. вузол з'єднання кут – холодильник;

м. вузол з'єднання кут – кут.

Пристрій і принцип роботи дистилятора Gold Clamp:

1. Колона Gold Clamp від компанії «Корс», працює за принципом зміни стану рідини, для кінцевої конденсації потрібної фракції.

2. Сировина заливається в куб, ємність. Апарат з'єднати з ємністю, підключити до водопроводу і встановити на джерело нагріву.

3. При нагріванні сировини, пари піднімаються по вертикальній царге, де зміцнюються і фільтруються від шкідливих домішок насадками Панченкова.

4. При температурі до верху колони 78,3-78,5 ° С (оптимальна робоча температура в колоні), олії та шкідливі домішки піднімаючись вгору по колоні, конденсуються в п'яти трубному дефлегматоре, стікають назад у куб, а легка фракція, у вигляді пара, потрапляє в кожухо-трубний теплообмінник, в якому конденсується, і виходить через трубку відбору, у вигляді дистиляту. Холодильник складається з 7-ми вертикальних трубок діаметром 10 мм.

5. У процесі дистиляції - відділення "голів", "тіла" і "хвостів", розраховуються по таблиці з урахуванням кількості і міцності вихідної сировини.

Наше завдання ділитися досвідом!

Що ж таке дистиляція з технічної сторони, і чому ми отримаємо ці заповітні краплі чистого продукту? Все дуже просто, але також абсолютно! Як ми знаємо зі шкільної програми фізики, вода (рідина) може перебувати в трьох станах – твердому, рідкому і газоподібному.

Дистиляція – це багаторазовий перехід сировини в двох станах – газоподібному і рідкому. Тобто процес зводиться до пере конденсації, поділ та відборі рідини в обмеженому обсязі (в нашому випадку колоні дистилятора), під впливом різних температур (далі-t). І саме t відіграє тут важливу роль. Точка кипіння різних рідин, розчинів, кислот, абсолютно різна – оцтові альдегіди закипають при t 21 ºC, метиловий спирт при t 65 ºC, вода при t 100 ºC, а наш розчин містить воду, спирти, ефіри, кислоти, альдегіди. Завдання їх розділити, отримати саме ту фракцію, ту складову, якої в загальному обсязі дистилируемой рідини може міститися до 21%. І саме від нас залежить правильне виставлення t режимів – комбінацією джерела нагрівання та подачі води, а іншу роботу дистилятор зробить сам. Завдяки утриманню t в потрібних межах, ми і конденсируем потрібну рідину, що було неможливо зробити на старих дистилляторах, де t не контролювалася, та й просто не враховувалася як головний аспект чистого продукту. Один охолоджувальний елемент і відсутність регуляторів подачі охолоджувача, в старих приладах, не дозволяв домогтися потрібного ефекту, а погана герметичність додавала свою нотку «вонючести».

Кожухо-трубна система цього дистилятора, забезпечить прекрасну циркуляцію охолоджуючої рідини. Точні регулятори потоку води - забезпечать дозоване охолодження. Цифрові термометри - дають можливість контролювати потрібну t, а герметичність системи не дасть проривів парів, а слідчо не приємного запаху в готовий продукт. Ми маємо повний контроль системи – t і охолоджувача, можемо виставляти швидкість відбору, розділяти і відбирати потрібні і не потрібні фракції в сировині і отримувати на виході чисту, прозору рідину.

Стабільність – запорука успіху, а якість вузлів і комплектуючих – надійність, довговічність і безпеку.

Інструкція по використанню

Ваша перша робота з апаратом

Один з п'яти початківців «експериментаторів» (сказано з повагою, але посмішкою на обличчі), не може впорається з апаратом, проблеми виникають вже на етапі складання, а з проблемами, і бажання закинути апарат на курну полку. Але це оманливе думка, емоції, не знання комплектації, принципу роботи, складання і обслуговування. Для Вашого комфортного використання, фахівці компанії «Корс» розробили цю поетапну інструкцію. Дотримання етапів і наших рад, зробить процес безтурботним, і Ви будете здивовані якістю виробленого дистиляту в домашніх умовах.

Перед початком процесу

Зібраний в коробці побутової дистилятор – складний виріб, а місце «народження» апарату - запорошене виробництво. Нержавіюча сталь – один з найскладніших видів металу в обробці. Хоча апарати і проходять очистку перед упаковкою (очищення від металевого пилу, промивання в розчині для видалення слідів полірування, паст, нагару, промивка миючими засобами) – це не дезінфекція, всі деталі апарату треба промити водою з застосуванням миючих засобів, дезінфекторів (безліч різновидів) або прокип'ятити в розчині лимонної кислоти (15). Також прокип'ятіть насадку Панченкова у воді, зі столовою ложкою лимонної кислоти (15) на 1 літр води (потрібно прибрати з насадки заводські масла).

Збірка

• Виберіть в царгу (1.1) нержавіючу насадку Панченкова (3), скручуючи її валики.
• З'єднайте царгу (1.1) з дефлегматором (1.4), у вузлі з'єднання (ї) з використанням силіконової прокладки (18) і клампового хомута (24).
• З'єднайте дефлегматор (1.4) з кутом (1.5), у вузлі з'єднання (до) з використанням силіконової прокладки (18) і клампового хомута (24).
• З'єднайте кут (1.5) з кутом (1.7) у вузлі з'єднання (м) з використанням силіконової прокладки (18) і клампового хомута (24).
• З'єднайте кут (1.7) з холодильником (1.6), у вузлі з'єднання (л) з використанням силіконової прокладки (18) і клампового хомута (24).
• Змонтуйте на колоні Gold Clamp сантехнічний комплект:

Увага! З'єднання шланга з пуш фітингами в деяких випадках вимагає зусиль.

- вкрутіть штуцера (9) на сайт зливу гарячої води (в). Герметизують різьбове з'єднання за допомогою стрічки фум.

- вкрутіть голчасті крани (8) на вузол підключення холодної води (б). Герметизують різьбове з'єднання за допомогою стрічки фум.

Увага! Ключик 10-13 мм в комплекті до колони, служить як інструмент для монтажу різьбових пуш фітингів на холодильнику і дефлегматоре. Притримуйте фітинг в місці пуш з'єднання. За допомогою ключика, поворотом за годинниковою стрілкою вкрутіть різьбову частину фітинга в муфту, з використанням стрічки фум.

                    - соедините штуцера (9) в единое целое, при помощи тройника (7) и трубки (5) в узле (в) (используйте небольшие кусочки трубки). Это слив горячей отработанной воды.

                    - соедините игольчатые краны (8) в единое целое, при помощи тройника (6) и трубки (4) в узле (б) (используйте небольшие кусочки трубки). Это подача холодной воды из источника водоснабжения.

                    - соедините тройник (7) с трубкой (5).

                    - соедините тройник (6) с трубкой (4).

                    - вставьте в гайку (10) паранитовую прокладку (11).

- з'єднайте гайку (10) з вільним кінцем трубки (4). Якщо діаметр різьбового з'єднання гайки (10) не збігається з вашим діаметром на джерелі водопостачання, скористайтесь додатковими перехідниками або дивертором для кухонного змішувача. Для герметизації різьбового з'єднання використовуйте стрічку фум (12).

• Встановіть у вузол гільзи термометра (г) термометр (2). Не використовуйте додаткових ущільнювачів, силіконових трубок.
• Приєднайте силіконову трубку (17) до вузла зливу дистиляту (д).

Ваша колона зібрана і може використовуватися для подальшої роботи.

• Зберіть всі комплектуючі бака:

- вкрутіть в бак 1.2 клапан безпеки 22 у вузлі (ж).

- вкрутіть в бак кран кульовий (23) у вузлі (е) з використанням стрічки фум (10).

- вставте термометр (2) вузол (е).

• Приєднайте фланець (1.3) у вузлі (з) з використанням силіконовою

прокладки (21), болтів (19) і баранчиків (20). Для болтів використовуйте ключик (16).

• Встановіть колону на Ваш куб з використанням силіконової прокладки (18) і клампового хомута (24).

Увага! Не перетягуйте різьблення. Ключик 10-13 мм в комплекті до колони, служить як інструмент для зручної фіксації болтів.

Увага! Установка апарату на бак здійснюється після затоки сировини в ємність.

Після декількох дистиляції, Ви виробите свій метод на практиці.

Пийте тільки якісні напої, пийте в міру і будьте здорові.
