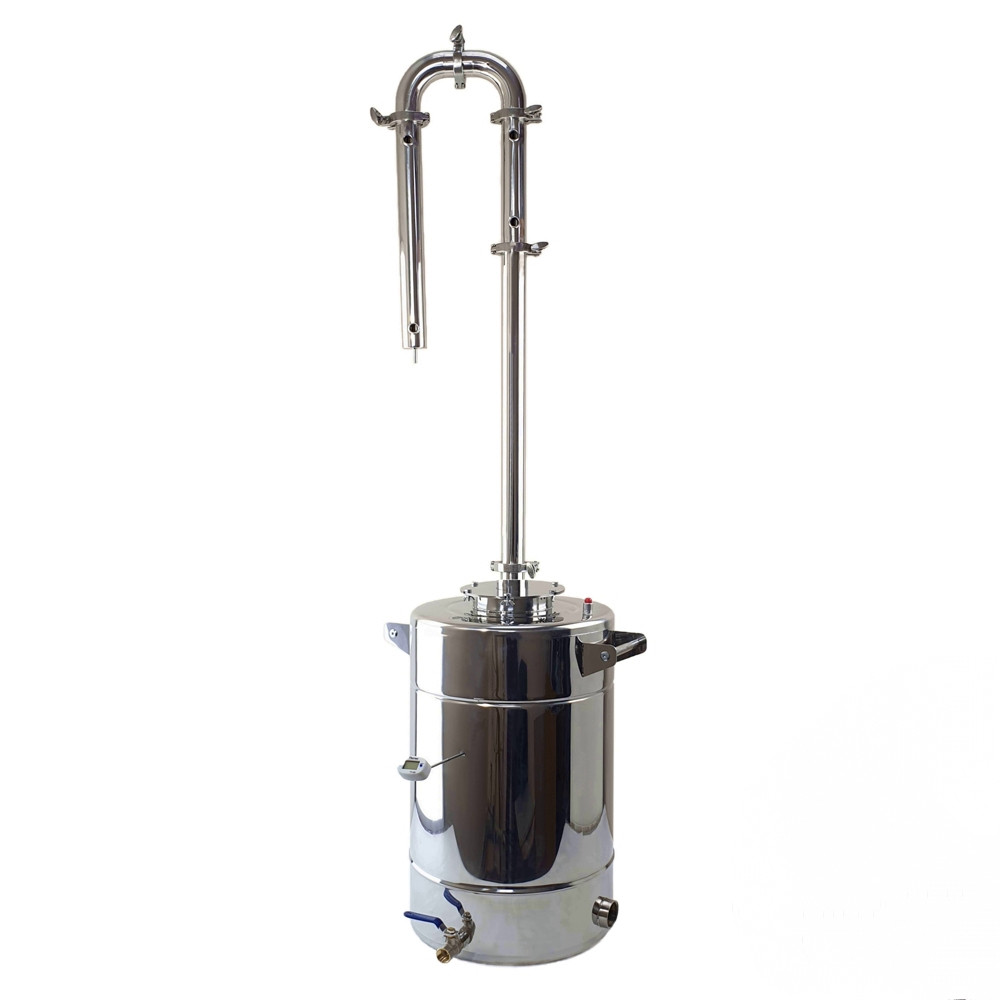

Апарат Kors Gold Clamp 1.5" 47 літрів

Апарат Kors GOLD 1.5" 47 літрів, кламп

Виробник – «Kors»

Опис моделі:

Апарат Gold Clamp від компанії «Корс» - це колона діаметром 1.5 дюйма, гарної продуктивності, ідеальна колона для дистиляції. Особливість цього апарату – повністю розбірні кламповые вузли, що дають можливість змінювати конструкцію апарату, використовувати різноманітні комплектуючі – шоломи, конуса, вузли відбору, використовувати як ректифікаційної колони, працювати в режимі потстилл. Перевага такої моделі – зручність розбирання, промивання, обслуговування. Лінійка моделей Gold – вибір професіоналів. У поєднанні з баком серії Kors Classic - ця колона задовольнить всі Ваші потреби, як в якості, так і кількості отриманого продукту.

Цей апарат буде служити Вам довгі роки і радувати своєю практичністю і універсальністю. Однозначно серед нашої багатої лінійки, Ви знайдете апарат за Вашим бажанням, а наше завдання дати Вам чітке розуміння на етапі покупки. І який би вибір Ви не зробили, в нашому магазині, можете бути впевнені – Ви купуєте якість.

Для Вашої зручності та економії, ми комплектуємо все наше обладнання однаковими комплектуючими, дотримуємося постійні розміри і діаметри, не змінюємо розробленої конструкції, що при купівлі іншої колони, дає Вам можливість заощадити, використовуючи сантехнічний комплект та інші комплектуючі з наявного апарату.

При розробці лінійки власного обладнання, ми враховували всі апарати, представлені на ринку, всі недоліки конкурентів, технічні помилки і не досконалі комплектації, що дало можливість значно модернізувати наше обладнання, і воно стало ще универсальней, практичніше, технологічніше. А головним завданням стала безпека. Реалізація цього аспекту була для нас перевіркою, випробуванням для технологів – як серйозного і відповідального виробника. І ми домоглися бажаного результату застосувавши безліч технологічних рішень:

- знімні ручки для установки жароміцних накладок, під уникнення опіків;

- спеціальні парові клапани тиску, спрацьовують при мінімальному збільшенні ризику розриву ємності;

- торцеві шви, відповідають Госту, для мінімізації розриву і протікання;

- штамповане дно та кришка для захисту від деформації, навіть при максимальних температурах;

- зменшена кількість сантехнічних з'єднань, для мінімізації підтоплення та затоплення;

- жорстка фіксація регуляторів потоку на колоні, для точності і зручності контролю над процесом.

Комплектація:

1. апарат Gold Clamp 1.5"

1.1 царга кламп 1.5" 500 мм - 1 шт;

1.2 бак Classic 47 л. - 1 шт;

1.3 фланець кламп 1.5" 165 мм - 1 шт;

1.4 дефлегматор кламп 1.5" - 1 шт;

1.5 кут повороту з термометром кламп 1.5" на 90º - 1 шт;

1.6 холодильник кламп 1.5" - 1 шт;

1.7 кут 90º кламп 1.5" - 1 шт;

2.термометр цифровий поворотний - 2 шт;

1. насадка Панченкова (нержавійка) – 1 м. - 5 шт;
2. шланг поліуретановий (синій) 5.5х8 мм - 3 м;
3. шланг поліуретановий (червоний) 5.5х8 мм - 3 м;
4. трійник Y-подібний пуш 8 мм. (синій) - 1 шт;
5. трійник Y-подібний пуш 8 мм. (червоний) - 1 шт;
6. голчастий кран кутовий ¼ " пуш 8 мм. (синій) - 2 шт;
7. штуцер кутовий ¼ " пуш 8 мм. (червоний) - 2 шт;
8. гайка латунна пряма ½ " пуш 8 мм. (синій) - 1 шт;
9. паранитовая прокладка ½ - 1 шт;
10. фум стрічка - 1 шт;
11. інструкція з гарантійним талоном компанії - 1 шт;
12. ареометр побутової - 1 шт;
13. кислота лимонна - 50 грам;
14. ключик 10-13 мм - 1 шт;
15. силіконова трубка відбору (харчова) 7х10 мм - 0,5 м;
16. силіконова кламповая прокладка 1.5" - 5 шт;
17. болти - 6 шт;
18. баранчики - 6 шт;
19. силіконова прокладка 165 мм - 1 шт;
20. паровий клапан безпеки - 1 шт;
21. кран кульовий ½ " гайка-штуцер ручка - 1 шт;
22. кламповый хомут 1.5" - 5 шт.

Технические характеристики процесса:

• скорость без дефлегмации- 5 л/ч;
• скорость с дефлегмацией - 2 л/ч;
• коэффициент 93-96;
• оптимальный расход воды - 30-35 л/ч;
• максимальная пропускная способность воды (при 3 бар) дефлегматор – 180 л/ч;
• максимальная пропускная способность воды (при 3 бар) холодильник – 180 л/ч;
• рекомендуемая мощность источника нагрева - 2-2.5 кВт;
• предельная перерабатываемая мощность дефлегматора - 2.2 кВт;
• предельная перерабатываемая мощность холодильника - 2.5 кВт.

Технические характеристики изделия:

• высота аппарата - 1460 мм;
• длинна царги - 500 мм;
• длинна холодильника - 350 мм;
• длинна дефлегматора - 200 мм;
• толщина стенок колонны - 1,5 мм;
• диаметр дефлегматора - 40 мм;
• диаметр холодильника - 40 мм;
• диаметр укрепляющей колонны (царги) - 40 мм;
• высота куба (без фланца) - 590 мм;
• высота фланца - 70 мм;
• диаметр куба - 330 мм;
• диаметр горловины - 130 мм;
• толщина дна куба - 1,5 мм;
• толщина крышки куба – 1,2 мм;
• толщина стенок куба - 1 мм;
• диаметр подключения фланца к кубу (по центрам отверстий) - 158 мм;
• диаметр подключения колонны к фланцу - кламповое соединение 1.5";
• материал изготовления - зеркальная нержавеющая сталь aisi 304;
• материал прокладок, трубок - пищевой медицинский силикон;
• количество трубок в дефлегматоре - 5 шт. Ø10 мм;
• количество трубок в холодильнике - 5 шт. Ø10 мм.

Основные узлы колонны Gold Clamp:

а.  узел подключения колонны к емкости;

б.  узел подключения холодной воды;

в.  узел слива горячей воды;

г.  узел гильзы для термометра;

д.  узел слива дистиллята;

е.  узел гильзы термометра в баке;

ё.  узел слива с бака;

ж. узел подключения клапана безопасности;

з.  узел горловины бака;

и. узел подключения тэна (при дополнительной комплектации);

й. узел соединения царга - дефлегматор;

к. узел соединения дефлегматор - угол поворота;

л. узел соединения угол - холодильник;

м. узел соединения угол поворота - угол.

Устройство и принцип работы дистиллятора Gold Clamp:

1. Колонна Gold Clamp от компании «Корс», работает по принципу изменения состояния жидкости, для конечной конденсации нужной фракции.

2. Сырье заливается в куб, емкость. Аппарат соединить с емкостью, подключить к водопроводу и установить на источнике нагрева.

3. При нагревании сырья, пары поднимаются по вертикальной царге, где укрепляются и фильтруются от вредных примесей насадками Панченкова.

4. При температуре в верху колонны 78,3-78,5 ºС (оптимальная рабочая температура в колонне), масла и вредные примеси поднимаясь вверх по колонне, конденсируются в пяти трубном дефлегматоре, стекают обратно в куб, а легкая фракция, в виде пара, попадает в кожухо-трубный теплообменник, в котором конденсируется, и выходит через трубку отбора, в виде дистиллята. Холодильник состоит из 5-ти вертикальных трубок диаметром 10 мм.

5. В процессе дистилляции - разделение фракций рассчитываются по таблицам с учетом количества в зависимости от исходного сырья.
