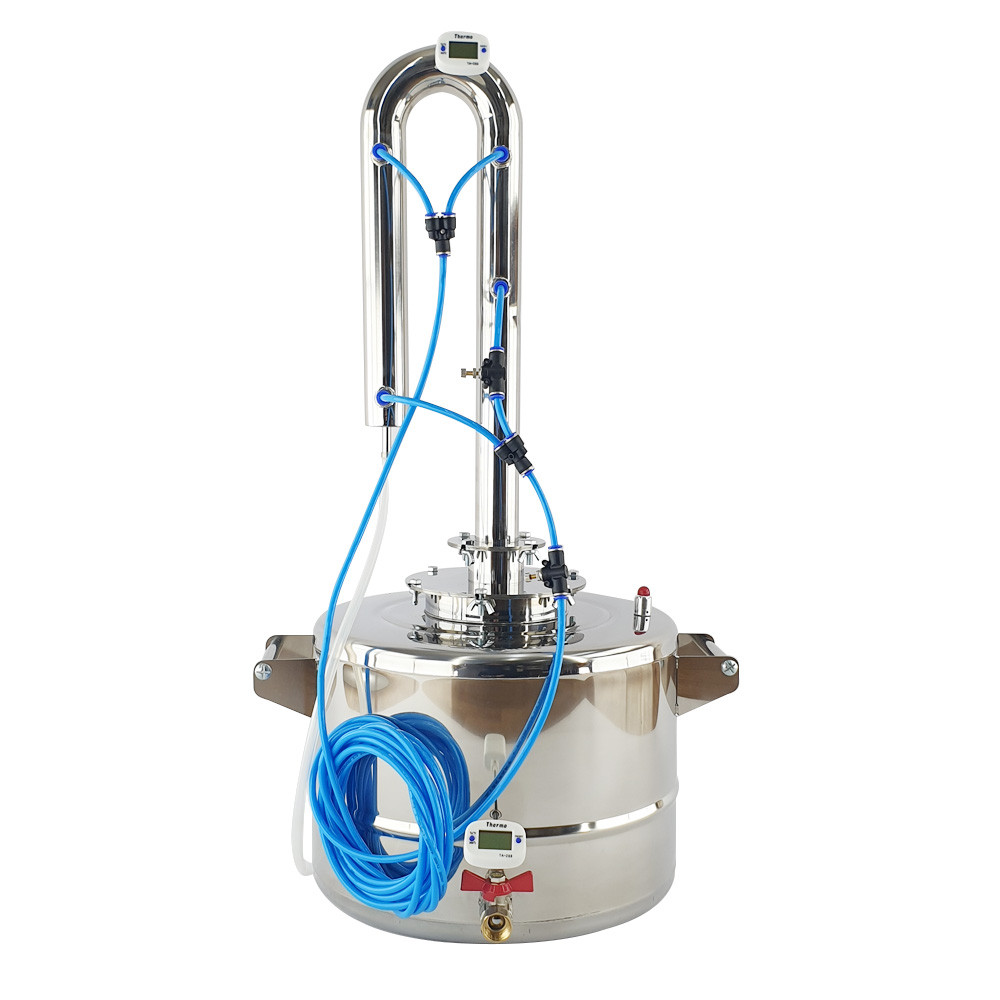

Апарат "Kors Mini" 20 літрів 1.5" фланець

Апарат "Kors Mini" 20 літрів 1.5" фланець

Виробник – «Kors»

Опис:

Апарат Міні від компанії «Корс» - це маленький компактний апарат гарної продуктивності, простий в збірці і обслуговуванні. Цей апарат – гарний початок в ознайомленні з принципами дистиляції. Не велика ціна і легкість в експлуатації, роблять його одним з лідерів продажів. Цей дистилятор поміститься на стандартній плиті Вашої кухні, де висота обмежена верхніми секціями кухонних меблів. Цей момент треба враховувати, так би не вирізати отвір в меблів. У поєднанні з баком - Kors Classic 14 літрів, ця модель була розроблена для обмеженої висоти в конструкції кухонних меблів.

Mini – це повноцінна колона з кожухо-трубною системою охолодження. Старші брати цього апарату, працюють за таким же принципом, але відрізняються габаритами, більшою продуктивністю, коефіцієнтом і чистотою одержуваної рідини. Але колона Mini, має 4 трубки 10-го діаметру в системі охолодження які забезпечать чудову конденсацію – до 3-х літрів на годину, що є рекордом для такої компактної і недорогої моделі. Не всі двох дюймові моделі деяких виробників мають таку потужну і ефективну систему охолодження.

При розробці своєї лінійки обладнання, ми врахували всі наявні апарати представлені на ринку, їх технічні помилки і не досконалі комплектації, що дало можливість значно модернізувати наше обладнання і воно стало ще универсальней, практичні і продуктивніше.

Комплектація:

Комплект Mini

1. колона-дистилятор "Kors Mini" – 1 шт;
2. куб "Kors Classic" 20 літрів – 1 шт;
3. основа для встановлення колони на перегінний куб 165 мм. - 2" фланець - 1 шт;
4. цифровий термометр поворотний THERMO ТА-288 білий – 1 шт;
5. цифровий термометр поворотний THERMO ТА-288К MINI щуп 4 см - 1 шт;
6. насадка Панченкова 1 нитка 100 мм. нержавіюча сталь Aisi 321 – 1 м. – 2 шт;
7. шланг поліуретановий синій 6х4 мм. - 5 м;
8. пуш фітінг прямий 6 мм. ¼" нар. різьблення - 4 шт;
9. трійник пуш фітінг 6 мм. (Y-подібний) – 2 шт;
10. голковий кран із пуш фітингом 6 мм. - 2 шт;
11. гайка ½" внутрішнє різьблення, пуш 6 мм. - 1 шт;
12. паронітове прокладання ½" - 1 шт;
13. фум стрічка – 1 шт;
14. силіконова прозора трубка 7х10 мм. - 0,5 м;
15. силіконова фланцева прокладка 90 мм. - 1 шт;
16. болти М6 – 10 шт;
17. барашкова гайка М6 – 10 шт;
18. ключик 10 мм. - 1 шт;
19. інструкція з гарантійним талоном компанії – 1 шт;
20. ареометр побутовий – 1 шт;
21. кислота лимонна – 50 грам;
22. силіконова фланцева прокладка 165 мм. - 1 шт;
23. запобіжний паровий клапан скидання тиску (врізний) – 1 шт.

Технічні характеристики процесу:

• швидкість (без дефлегмации) – 2.5-3 л/год;
• швидкість (з дефлегмацией) – 1.2-1.5 л/год;
• коефіцієнт - 92º;
• оптимальний витрата води - 30-35 л/год;
• максимальна пропускна здатність води (при 3 бар) дефлегматор - 100 л/ч;
• максимальна пропускна здатність води (при 3 бар) холодильник - 105 л/год;
• рекомендована потужність джерела нагріву - 1.5 кВт;
• гранична перероблялася потужність дефлегматора - 2.0 кВт;
• гранична перероблялася потужність холодильника - 2.4 кВт.

Технічні характеристики вироби:

• висота апарату – 655 мм;
• довжина царги – 200 мм;
• довжина холодильника – 250 мм;
• довжина дефлегматора – 150 мм;
• товщина стінок колони - 1,5 мм;
• діаметр дефлегматора - 40 мм;
• діаметр холодильника – 40 мм;
• діаметр зміцнює колони (царги) – 40 мм;
• висота куба (без фланця) - 270 мм;
• висота фланця – 35 мм;
• діаметр куба – 330 мм;
• діаметр горловини – 130 мм;
• товщина дна куба – 1,5 мм;
• товщина кришки куба – 1.2 мм;
• товщина стінок куба – 1 мм;
• діаметр підключення фланця до кубу (по центрах отворів) - 158 мм;
• діаметр підключення колони до фланця (по центрах отворів) - 82 мм;
• матеріал виготовлення - дзеркальна нержавіюча сталь aisi 304;
• матеріал прокладок, трубок - харчової медичний силікон;
• кількість трубок в дефлегматоре – 4 шт. Ø10 мм;
• кількість трубок в холодильнику – 4 шт. Ø10 мм

Основні вузли апарату Mini:

а. вузол підключення колони до ємності;

б. вузол підключення холодної води;

ст. вузол зливу гарячої води;

р. вузол для термометра;

д. вузол слива ;

е. вузол гільзи термометра в баку;

е. вузол зливу з бака;

ж. вузол підключення клапана безпеки;

з. вузол горловини бака;

в. вузол підключення тена (при додатковій комплектації).

Пристрій і принцип роботи колони Mini:

1. Колона Mini від компанії «Корс», працює за принципом зміни стану рідини, для кінцевої конденсації парів, з використанням кожухо-трубної системи охолодження.

2. Сировина заливається в ємність. Апарат з'єднати з ємністю, підключити до водопроводу і встановити на джерело нагріву.

3. При нагріванні сировини, пари піднімаються по вертикальній царге, де зміцнюються і фільтруються від шкідливих домішок насадками Панченкова.

4. При температурі вгорі колони 78,3-78,5 ° С (оптимальна робоча температура в колоні), домішки конденсуються і стікають назад у куб, а всі легкі фракції піднімаються вгору у вигляді пари, потрапляє в прямоточний теплообмінник-холодильник, в якому конденсується, і виходять через трубку відбору.

5. У процесі повторної дистиляції - поділ фракцій розраховуються по таблиці.
