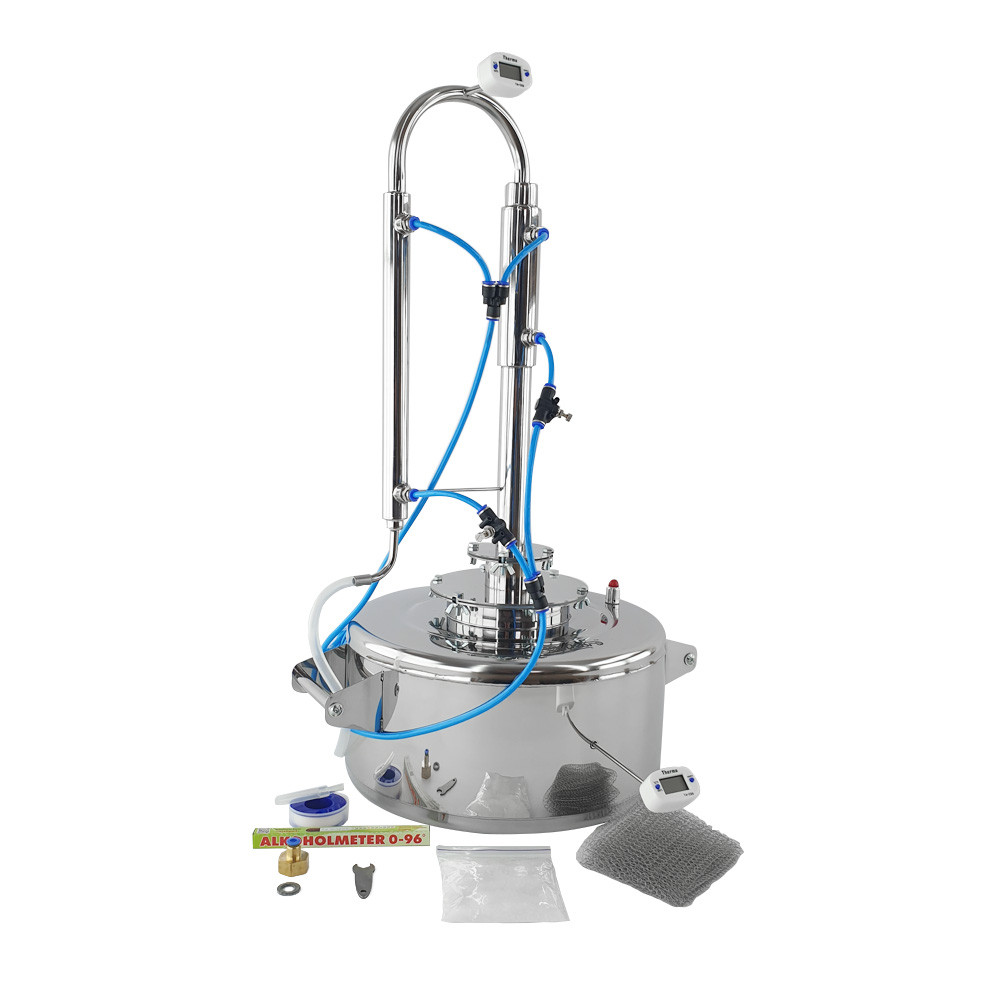

Апарат Kors START 14 літрів, фланець

Апарат Kors Start 14 літрів

Виробник – «Kors»

Опис:

Апарат Start - це стартове рішення для початківця. Невеликі габарити, компактність і зручність у використанні – ось головні атрибути, які залучають новачків до купівлі цього апарату. Вистачить функціональності і потужності для домашніх потреб? Ми відповімо - однозначно вистачить. Але якщо з часом Вам захочеться придбати апарат більшої продуктивності, Вам не потрібно купувати цілий комплект. Наші баки серії Classic, підходять до всіх колон виробництва нашого заводи. Докупивши окремо комплектуючі або нову колону Ви з легкістю встановіть її на нашому кубі. Багато з часом мають в арсеналі дві, три колони різних конфігурацій і набір кубів які застосовуються для різних потреб. Але на старті Ваших експериментів апарат Start - відмінний вибір.

Комплектація:

Комплект "Start"

1. колона-дистилятор "Kors Start" – 1 шт;
2. куб "Kors Classic" 14 літрів - 1 шт;
3. основа для встановлення колони на перегінний куб 165 мм. - 2" фланець - 1 шт;
4. цифровий термометр поворотний THERMO ТА-288 білий – 1 шт;
5. цифровий термометр поворотний THERMO ТА-288К MINI щуп 4 см - 1 шт;
6. силіконовий ніпель для встановлення термометра 3.5-4 мм. - 1 шт;
7. насадка Панченкова 1 нитка 100 мм. нержавіюча сталь Aisi 321 – 1 м. – 2 шт;
8. шланг поліуретановий синій 6х4 мм. - 5 м;
9. пуш фітінг прямий 6 мм. ¼" нар. різьблення - 4 шт;
10. трійник пуш фітінг 6 мм. (Y-подібний) – 2 шт;
11. голковий кран із пуш фітингом 6 мм. - 2 шт;
12. гайка ½" внутрішнє різьблення, пуш 6 мм. - 1 шт;
13. паронітове прокладання ½" - 1 шт;
14. фум стрічка – 1 шт;
15. силіконова прозора трубка 7х10 мм. - 0,5 м;
16. силіконова фланцева прокладка 90 мм. - 1 шт;
17. болти М6 – 10 шт;
18. барашкова гайка М6 – 10 шт;
19. ключик 10 мм. - 1 шт;
20. інструкція з гарантійним талоном компанії – 1 шт;
21. ареометр побутовий – 1 шт;
22. кислота лимонна – 50 грам;
23. силіконова фланцева прокладка 165 мм. - 1 шт;
24. запобіжний паровий клапан скидання тиску (врізний) – 1 шт.

Технічні характеристики процесу:

• швидкість без дефлегмации – 2 л/год;
• швидкість з дефлегмацией – 1 л/год;
• коефіцієнт - до 93º;
• рекомендований витрата води - 30-35 л/год;
• максимальна пропускна здатність води (при 3 бар) дефлегматор – 80 л/год;
• максимальна пропускна здатність води (при 3 бар) холодильник – 90 л/год;
• рекомендована потужність джерела нагріву - 1.5 кВт;
• гранична перероблялася потужність дефлегматора - 1.5 кВт;
• гранична перероблялася потужність холодильника - 2 кВт.

Технічні характеристики вироби:

• висота апарату - 775 мм;
• висота колони - 470 мм;
• довжина царги - 200 мм;
• довжина холодильника - 265 мм;
• довжина дефлегматора - 140 мм;
• товщина стінок колони - 1,5 мм;
• діаметр дефлегматора - 40 мм;
• діаметр холодильника - 25 мм;
• діаметр зміцнює колони (царги) - 32 мм;
• висота куба (без фланця) - 270 мм;
• висота фланця - 35 мм;
• діаметр куба - 330 мм;
• діаметр горловини - 130 мм;
• товщина дна куба - 1,5 мм;
• товщина кришки куба - 1,2 мм;
• товщина стінок куба - 1 мм;
• діаметр підключення фланця до кубу (по центрах отворів) - 158 мм;
• діаметр підключення колони до фланця (по центрах отворів) - 82 мм;
• матеріал виготовлення - дзеркальна нержавіюча сталь aisi 304;
• матеріал прокладок, трубок - харчової медичний силікон.

Основні вузли апарату Start:

а. вузол підключення колони до ємності;

б. вузол підключення холодної води;

ст. вузол зливу гарячої води;

р. вузол для термометра;

д. вузол слива ;

е. вузол гільзи термометра в баку;

е. вузол зливу з бака;

ж. вузол підключення клапана безпеки;

з. вузол горловини бака;

в. вузол підключення тена (при додатковій комплектації).

Пристрій і принцип роботи колони Старт:

1. Колона Старт від компанії «Корс», працює за принципом зміни стану рідини, для кінцевої конденсації парів, з використанням прямоточною системи охолодження.

2. Сировина заливається в ємність. Апарат з'єднати з ємністю, підключити до водопроводу і встановити на джерело нагріву.

3. При нагріванні сировини, пари піднімаються по вертикальній царге, де зміцнюються і фільтруються від шкідливих домішок насадками Панченкова.

4. При температурі вгорі колони 78,3-78,5 ° С (оптимальна робоча температура в колоні), домішки конденсуються і стікають назад у куб, а всі легкі фракції піднімаються вгору у вигляді пари, потрапляє в прямоточний теплообмінник-холодильник, в якому конденсується, і виходять через трубку відбору.

5. У процесі повторної дистиляції - поділ фракцій розраховуються по таблиці
