Вузол відбору універсальний 1.5" кламп (нар. різьблення, гільза для термометра)

Вузол відбору універсальний 1.5" кламп (нар. різьба, гільза для термометра)

Виробник - ТМ «Корс»

Опис:

       Лінійка обладнання для модернізації «Корс» - це вироби виготовлені на власному виробництві компанії, досвідченими фахівцями з дотриманням технології обробки нержавіючої сталі.

       Даний вузол відбору - це універсальний виріб, який можна застосовувати як для відбору питного тіла, так і відбору голів і хвостів.

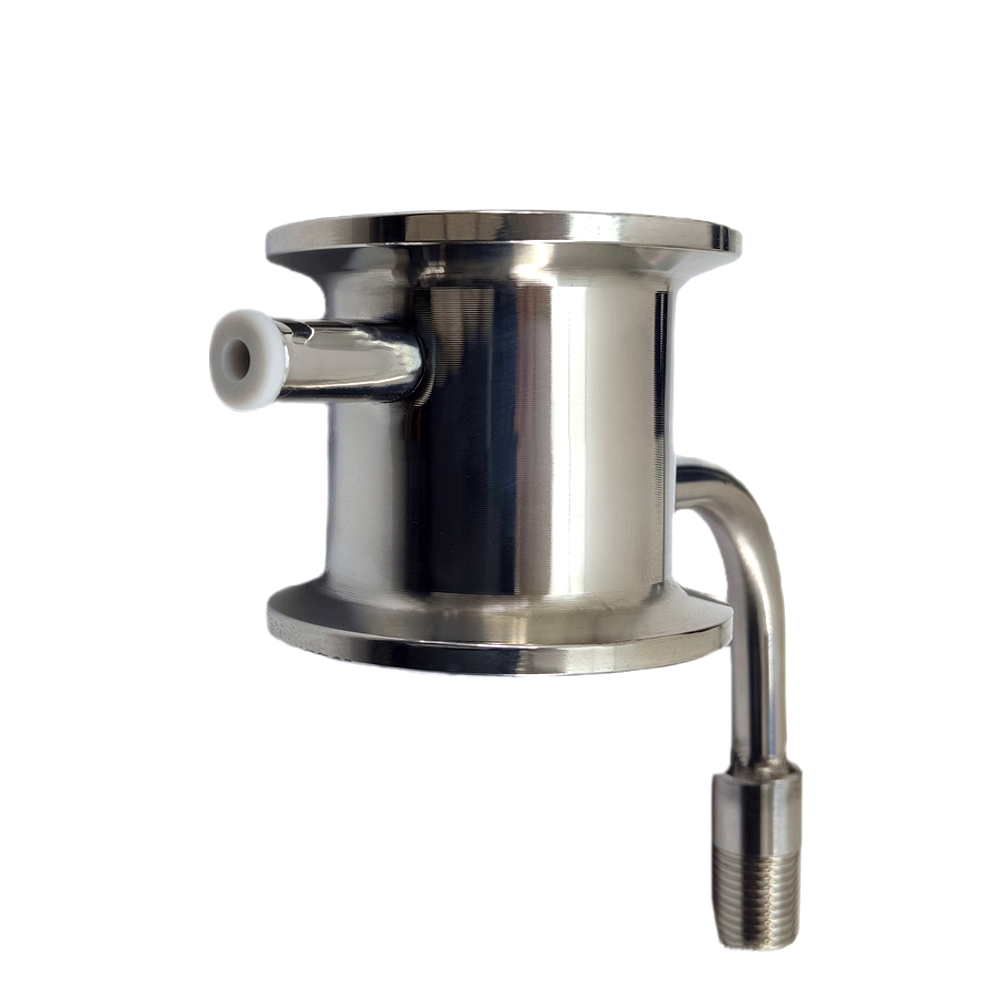

       Конструктивно вузол відбору - це порожниста труба, в яку вварено чашку для збору флегми і трубку (пов'язану з чашкою), по якій дистилят стікає в приймальну ємність. Завдяки чашці та голчастому крану оператор процесу може контролювати і задавати флегмове число, тобто кількість рідини, що відбирається, до загальної сконденсованої. На корпусі вузла вварена трубка для цифрового термометра (допоможе контролювати потрібну температуру під час відбору). Щуп термометра монтується за допомогою силіконового ніпеля. Трубка відбору призначена для відтоку дистиляту з чашки відбору. За допомогою різьбового з'єднання легко встановити голчастий або кульовий кран для регулювання швидкості відбору. У верхній частині вузла вварений грибок, для більш ефективного відбору, і підвищення ККД. З грибка весь обсяг сконденсованої флегми стікає в чашку відбору.

       У верхній частині на вузлі відбору розташований «грибок». Це елемент конструкції, який дає змогу стікати флегмі в чашку у вузлі. Таким чином підвищується ККД як при відборі тіла, так і ефективність і швидкість при відборі голів, хвостів. Діаметр вузла 40 мм, звуження у вузлі 25 мм.

Характеристики:

• діаметр вузла - 40 мм;
• діаметр внутрішньої труби у вузлі - 25 мм;
• діаметр трубки для термометра - 6х8 мм;
• трубка для термометра - повнопрохідна;
• трубка для зливу дистиляту - 6х8 мм;
• різьблення на трубці - зовнішнє ¼";
• кріплення до колони - кламповий хомут 1.5", затискч 50.5 мм;
• матерал - 100% нержавіюча сталь AISI 304.

Комплектація:

1. Вузол відбору універсальний 1.5" кламп (нар. різьблення, гільза для термометра) - 1 шт;
2. Силіконовий монтажний ніпель термодатчика, щупа термометра 3.5х6 мм. - 1 шт.
