Вольтметр 16А для вимірювання потужності та споживання

Вольтметр 16А для вимірювання потужності та споживання

Виробник - Китай

Опис:

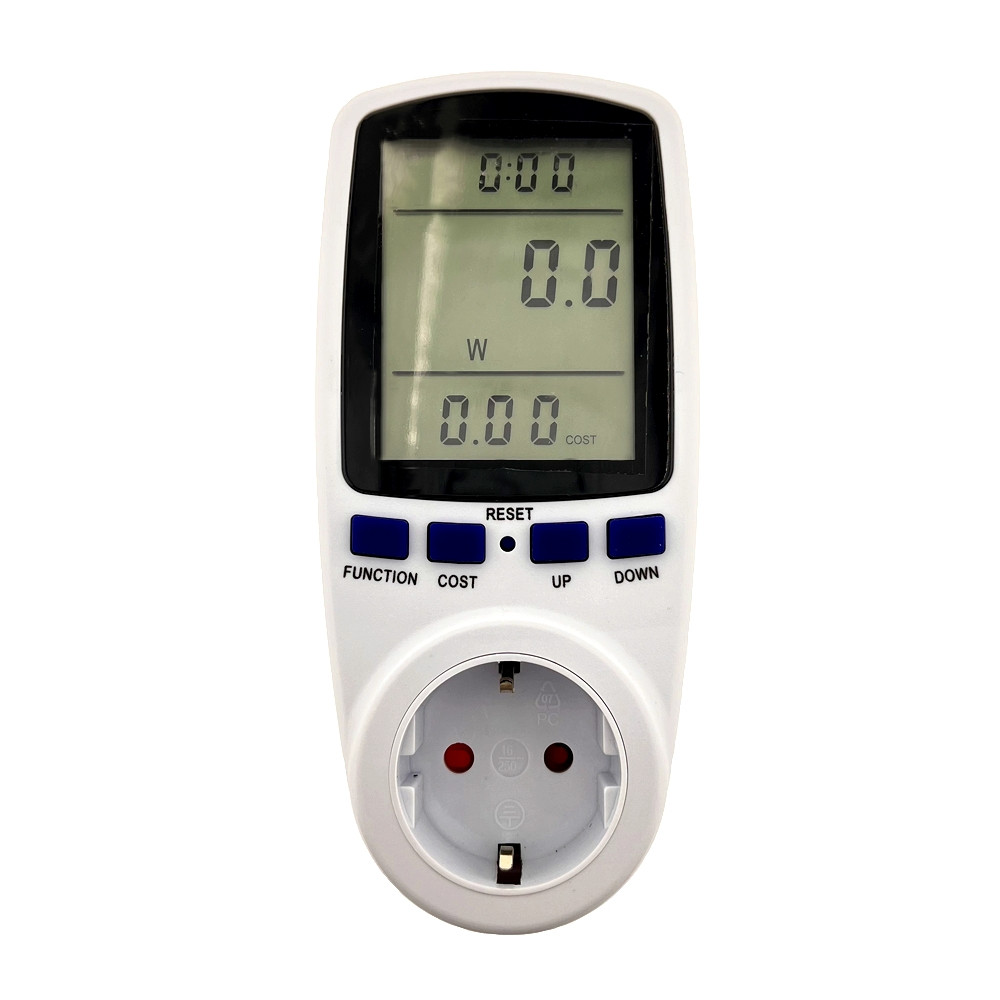

Побутовий ватметр (енергометр) категорії CAT II

Призначення та область застосування

Побутовий ватметр CAT II — це цифровий вимірювальний прилад, який підключається безпосередньо в розетку та призначений для контролю реального енергоспоживання окремого електроприладу, а не всієї електромережі будинку.

Пристрій дозволяє вимірювати та відображати:

• напругу мережі;

• споживаний струм;

• потужність навантаження;

• загальне споживання електроенергії;

• час роботи;

• вартість спожитої електроенергії за заданим тарифом.

Фактично ватметр поєднує в собі функції вольтметра, амперметра, ватметра та лічильника електроенергії з грошовим підрахунком.

Підключення та початок роботи

1. Вставте ватметр у стандартну розетку мережі 220–230 В.

2. Підключіть електроприлад, споживання якого необхідно виміряти, у розетку на корпусі ватметра.

3. Після подачі живлення прилад автоматично почне вимірювання та відображення параметрів на дисплеї.

Додаткового налаштування для початку вимірювань не потрібно.

Налаштування вартості електроенергії

Для коректного розрахунку грошових витрат необхідно задати вартість 1 кВт·год відповідно до вашого тарифу.

Порядок налаштування:

1. Натисніть і утримуйте кнопку COST приблизно 3 секунди.

2. На дисплеї з’явиться режим введення ціни — цифри почнуть блимати.

3. Кнопкою FUNCTION переміщуйтесь між розрядами.

4. Кнопками UP / DOWN змінюйте значення.

5. Після завершення введення підтвердіть налаштування кнопкою FUNCTION.

Після цього ватметр автоматично множитиме спожиту електроенергію на задану вартість та відображатиме сумарні витрати.

Режими індикації та показники дисплея

Перемикання між режимами здійснюється кнопкою FUNCTION. Прилад має багаторежимний ЖК-дисплей, який послідовно відображає такі параметри:

1. Потужність / Вартість / Час
   Поточна споживана потужність у ватах, накопичена вартість електроенергії та час роботи.

2. Енергія (кВт·год) / Час / Дні
   Загальне фактичне споживання електроенергії та повний час роботи приладу.

3. Напруга / Частота
   Поточна напруга мережі у вольтах та частота струму у герцах.

4. Струм / Коефіцієнт потужності (PF)
   Споживаний струм і коефіцієнт потужності навантаження.

5. Мінімальна потужність
   Найменше зафіксоване значення потужності за період вимірювання.

6. Максимальна потужність
   Найбільше зафіксоване значення потужності за період вимірювання.

7. Ціна за 1 кВт·год
   Відображення встановленого тарифу електроенергії.

Додаткові функції

• Скидання показників
  Кнопка RESET повністю обнуляє всі накопичені значення: енергію, вартість та час роботи.

• Збереження даних
  Дані зберігаються у пам’яті пристрою до моменту ручного скидання або відключення живлення.

• Захист від перевантаження
  При перевищенні допустимого струму або потужності прилад сигналізує про перевантаження.

Технічні характеристики

Практичне використання

Ватметр підходить для вимірювання споживання електроенергії окремих побутових приладів:

• бойлерів;

• холодильників;

• електронагрівачів;

• насосів;

• ректифікаційного та нагрівального обладнання;

• будь-яких приладів з живленням від розетки 220 В.

Дозволяє точно оцінити витрати електроенергії та оптимізувати експлуатаційні витрати.

Обмеження та умови експлуатації

• Призначений для роботи в мережі 220–230 В, 50 Гц.

• Максимальний струм навантаження — 16 А.

• Використовувати лише в сухих приміщеннях.

• Не призначений для промислових або трифазних мереж.

Комплектація

• Побутовий ватметр CAT II — 1 шт.

• Інструкція користувача.
