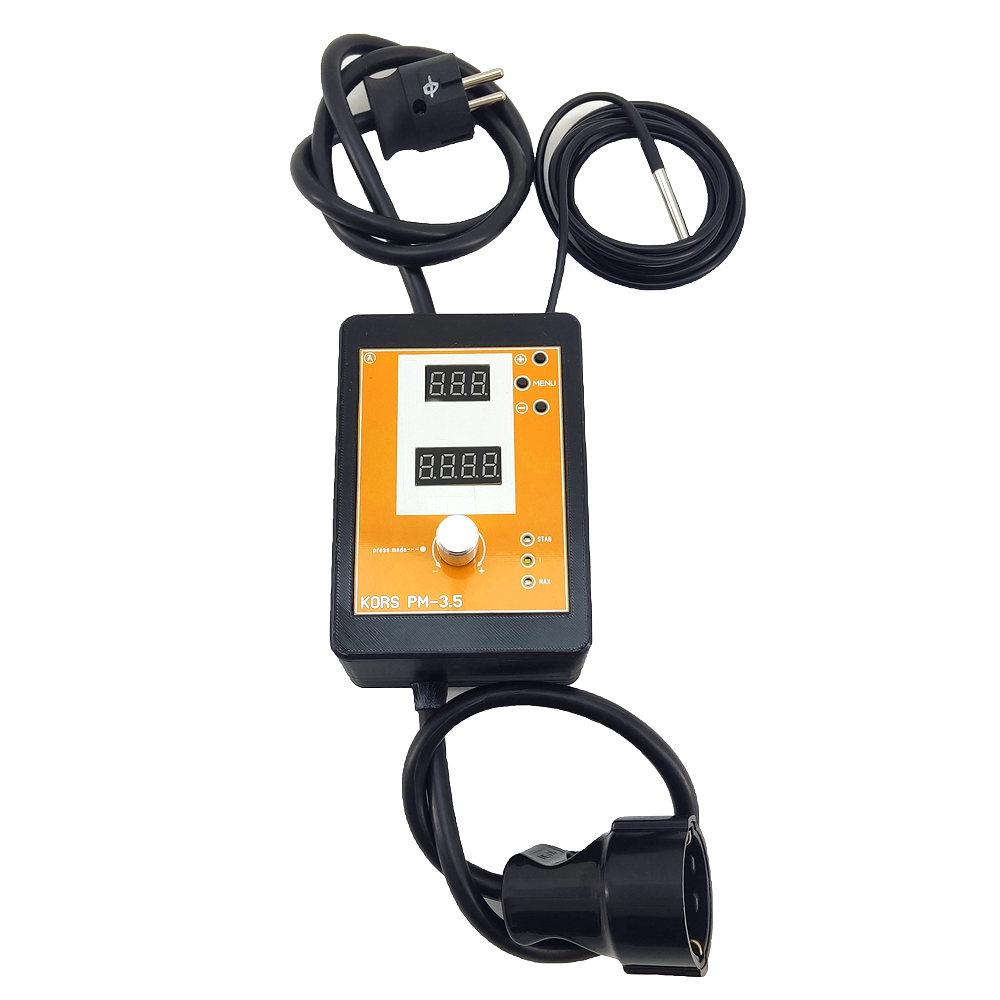

Регулятор потужності з термоконтролером і таймером KORS РМ-3,5.

1. Основні показники.

• Вхідна напруга- 85-245 В
• Вихідна напруга: від 40В до 95% напруги мережі
• Точність підтримки вихідної напруги-0,3 В
• Метод регулювання - фазовий
• Діапазон відображення температури- 0.0-125
• Діапазон встановлення температури- 5.0-125 С°

2. Керування.
Керування здійснюється за допомогою поворотного регулятора шляхом збільшення встановленої напруги за годинниковою стрілкою та зменшенням проти. Коротке натискання кнопки в режимі стабілізації приведе до переходу в режим «Стоп» - вихідна напруга знімається, на індикаторі напис oFF (вимкнено). Вихід із режиму - коротке натискання кнопки. Відбувається перехід до раніше встановленого значення вихідної напруги. Довге утримання кнопки в режимі стабілізації призведе до переходу в режим максимальної вихідної напруги, індикатор «МАХ» світиться.

Нижній індикатор показує встановлену вихідну напругу в режимі «Стабілізація» або виміряну вихідну напругу в режимі «Максимум».
Індикатор STAB світиться, коли вихідна виміряна напруга відповідає встановленому значенню з точністю 0,3 вольта.

При зменшенні вхідної напруги нижче заданої протягом 2 сек. на індикаторі відображатиметься поточна напруга, індикатор STAB не світиться. При збільшенні вхідної напруги регулятор повертається в режим стабілізації. Індикатор вказує на зовнішнє вимкнення аварійним датчиком або при зменшенні вхідної напруги нижче заданої.

На верхньому індикаторі по колу відображаються: температура (перед показами надпис tЄ) - потужність (Pв) - зворотній відлік таймеру А4 (ФП) - зворотній відлік таймеру А5 (Ф).

Для встановлення параметрів здійснюється вхід в меню натисканням кнопки MENU, вихід з меню автоматичний після зміни будь-якого параметру. Вийти в меню можливо з будь-якого параметру відображення. Зміна номеру й відбувається кнопкою +, а від зміни параметру відповідної кнопкою - :
А0 - напруга, яка буде встановлена при підключенні автоматики до мережі (якщо 230 буде ввімкнено режим “Максимум”, якщо 0 регулятор буде вимкнено - надпис оFF)
А1 - потужність підключеного тену,
А2 - значення температури, яка встановлена регулятором потужності в режимі заданий в підменю А6 (температурне відключення)
А3 - значення температури ввімкнення регулятора потужності

Якщо значення А2 встановлено меншим за А3 зміна режиму по температурі не працюватиме.

А4 - значення часу в хвилинах через який буде ввімкнено регулятор при вітрімкненому старті
А5 - значення часу в хвилинах через який регулятор потужності встановить режим заданий в підменю А7. Відлік запускається та відображається після досягнення температури А3 (функція корисна для автоклаву).
А6 - підменю вводу напруги, яка буде встановлена при спрацюванні терморегулятора (якщо 0 - регулятор потужності буде вимкнено при досягненні температури та встановлено попередню напругу при зниженні температури (циклічний режим), якщо інше то буде встановлено напругу один раз (якщо потрібно одноразово вимкнути регулятор потрібно встановити будь-яку мінімальну напругу наприклад 1В), якщо 230 буде ввімкнено режим “Максимум”).
А7 - підменю вводу напруги, яка буде встановлена при спрацюванні таймеру в хвилин (якщо 0 - регулятор потужності буде вимкнено, якщо інше то буде одноразово встановлено задану напругу або якщо 230 буде ввімкнено режим “Максимум”).

Якщо на верхньому дисплеї надпис hot, а на нижньому oFF то це свідчить про спрацювання захисту від перегріву радіатора (більше 70 °C) і навантаження при цьому відключене. Після зниження температури навантаження знову буде підключено. Щоб аварійне відключення не відбувалось треба:
– візуально перевірити справність вентилятора охолодження
– встановити прилад на тверду і рівню поверхню
– знизити потужність при експлуатації з високою температурою навколишнього середовища

-НАВАНТАЖЕННЯ ТРЕБА ПІДКЛЮЧАТИ, ПРИ ВІДКЛЮЧЕНОМУ ПРИЛАДУ ВІД МЕРЕЖІ
-ДЛЯ ДОТРИМАННЯ БЕЗПЕКИ ПІДКЛЮЧАТИ З ФАЗУВАННЯМ ВКАЗАНОМУ НА ВИЛЦІ (0-нульовий провідник мережі, Ф-фазовий провідник мережі) АБО ЗГІДНО ПОЗНАЧЕННЯ НА КЛЕМНИКУ
-ПЕРЕД ВИМКНЕННЯМ ПРИЛАДУ З МЕРЕЖІ, ВІДКЛЮЧИТИ НАВАНТАЖЕННЯ ПЕРЕВІВШИ В РЕЖИМ «СТОП»
